Home > Product Information > Tofutty―高精度電動ディスペンサー

Tofutty―高精度電動ディスペンサー

Chinese | English

販売台数150台突破記念キャンペーン

2016年8月1日に発売となりました「電動ディスペンサーTofutty」の販売台数150台突破を記念し株式会社鳥羽洋行様との共同企画としてキャンペーンを実施します。キャンペーン特価をご用意したほか、必需品でもある専用シリンジ1セット(定価12,000円相当)をプレゼントいたします。ぜひ、この機会をご利用くださいませ。
内   容 特価65,000円+税(定価75,000円+税)でご提供いたします。さらに、Tofutty専用シリンジ1セット(定価12,000円相当)をプレゼントいたします。
期   間 2017年3月10日~5月10日(2ヶ月間)のお申込を対象
申込方法 株式会社鳥羽洋行もしくは裏面の弊社問合せ先までお願いいたします。
購入方法 株式会社鳥羽洋行を経由してのお取引とさせていただきます。
キャンペーンカタログ こちらよりダウンロードができます。

【既にご購入のお客様にも特典がございます!】
当キャンペーン期間に限り、用途・お使い勝手などのアンケートをご回答いただいたお客さまへ、キャンペーン対象品「専用シリンジ1セット(定価12,000円相当)」をプレゼントいたします。
アンケート用紙はこちらよりダウンロードをお願いします。

デモ機無料貸出キャンペーン

電動ディスペンサ「Tofutty」の購入をご検討されている法人様へデモ機を無料でお貸出しをいたします。詳細は、下記の通りです。
対  象 「Tofutty」の購入をご検討されている法人様。
貸出内容 Tofutty本体1台、電池1本、専用シリンジ(プランジャ含)2本、ノズル(先端チップ)2本、クイックガイド1枚。
貸出期間 送付期間を含め1週間。
送付運賃 貸出発送については弊社負担。ご返却発送についてはお客様のご負担。
申込方法 ご希望のお客様は、「Tofuttyデモ機希望」と明記のうえ、こちらのページよりお問合せください。
(注意事項)
※国外へのデモ機貸出は行っておりません。
※台数に限りがございます。数週間お待ちいただく場合がございます。
※ご返却期限は厳守していただきますようお願いいたします。

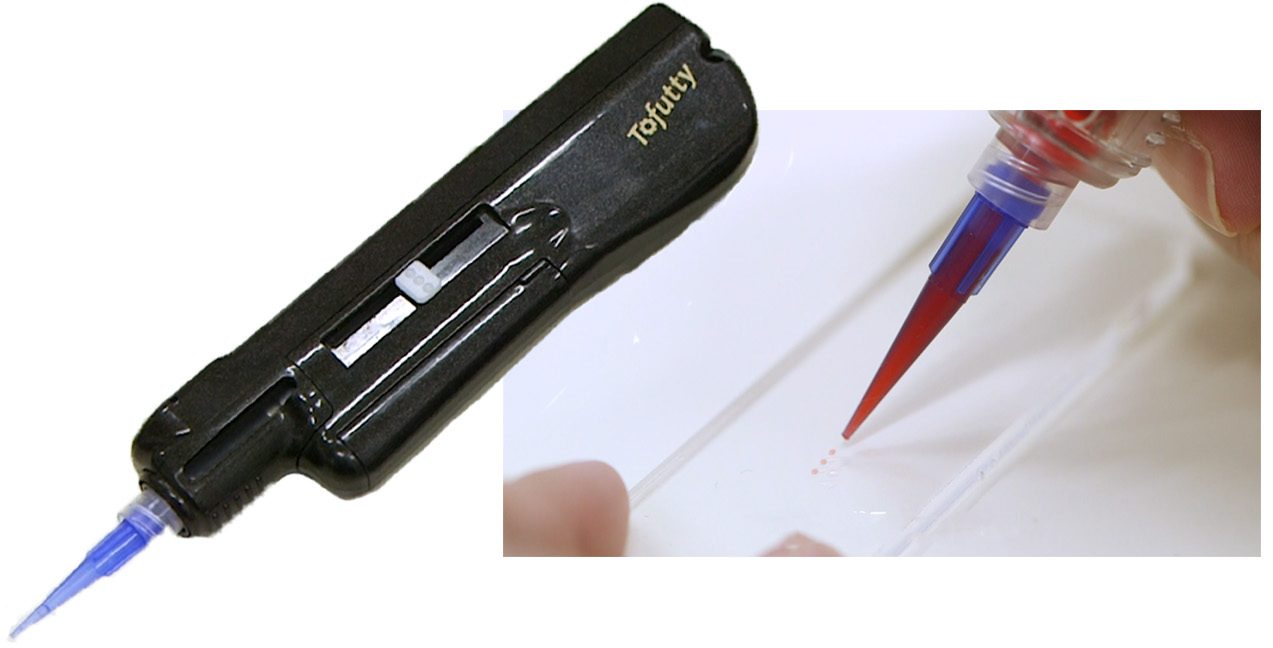

電動ディスペンサーTofutty (特許出願中)

Print

Tofuttyカタログ(PDF)

大変ご好評をいただいた前作の「コードレス電動ディスペンサ」がさらに軽量化と精度アップを実現しました。さらにお買い求めいただき安い価格も実現しております。

<特徴>優れたポータビリティ

●小型(長さ 149mm × 幅 22.5mm × 高さ 38mm)
●軽量(75g)
●コードレス(電源やコンプレッサーとの接続不要)

<特徴>高精度吐出
●高粘土液体の微量高精度吐出(0.1μL~)
●当社φ8μアクチュエータによる押し出し制御

<用途>接着剤
●UV接着剤
●エポキシ接着剤
●ネジロック

<用途>オイル
●シリコン系オイル
●フッ素系オイル

デモ動画

ネジロックを定量吐出している動画です。

仕様

外形寸法 長さ149mm × 22.5㎜ ×高さ38mm
本体重量 75g
シリンジ最大容量 1,000μL(1CC)
使用電源 単4形Ni – MH電池
(当社指定:Panasonic製充電式 EVOLTA)
シリンジノズル 汎用ニードル装着可能
(推奨:武蔵エンジニアリング製 テーパーノズル 22G)
適用粘度 20,000mPa・s以下
吐出精度 CV値(繰返し精度):10%(1μL)
シリンジ 専用クリアシリンジ(材料PP)
専用UVカットシリンジ(材料PP)

吐出頻度(参考値)

Print

定価

ディスペンサー本体:定価75,000円(+税)
専用シリンジ20個セット:定価12,000円(+税)

カスタム対応

例)Bluetooth®を搭載した無線通信により、
・プログラミングやログ採取のプロセスバリデーション
・フットスイッチによる手振れ防止
等、お客様のご要望によりカスタム対応いたします。

よくあるお問合せ

Q.はんだクリームを微量塗布したい
大変多くのお問合せをいただきました。シリンジへの充填さえクリアできれば、はんだクリームの微量塗布が可能です。次のポイントを参考にお試しください。
■専用シリンジへの充填方法 クリームを出来るだけ柔らかくし太目の注射器などで充填してください。
■基板などへの塗布方法 ノズルを塗布ポイントへ押し付けるイメージで塗布をしてください。
■ノズル径と吐出スピードについて テーパー型ノズルを使用し、TofuttyのSpeedを「Low」に設定し塗布をしてください。

PTFEプランジャ

Q.プランジャAssyが専用シリンジに吸着してしまう。

デモ機をお貸出をした中で、「プランジャAssyがシリンジと吸着してしまう。」というお問合せをいただきました。Assyに付属していますOリングの成分(ニトリルゴム)と液体成分の相性が要因と考えられます。サンプル品としてPTFEプランジャをご用意しました。ぜひお試しください。※別売り

アプリケーションノート

KH工業株式会社
■用途:ネジロック ■液体:ロックタイト ■効果:作業時間2時間削減、接着剤の削減、後作業の改善
株式会社TK
■用途:レンズ部の接着工程 ■塗布量:0.1μL~0.2μL ■効果:人的要因による品質バラつきが無くなった。熟練作業者でなくても作業が出来るようになった。
SK工業株式会社
■用途:麻酔機器用チューブの接着 ■液体:UV接着剤 ■塗布量:1~3μL ■効果:品質の改善、コスト削減
AS株式会社
■用途:メカ機構部にシリコンオイル塗布 ■オイル粘度:10,000cPs ■塗布量:1μL ■効果:量産時に使用
KD株式会社
■セルタップネジ頭に塗布 ■液体:ネジロック ■塗布量:2μL ■効果:製品の品質アップとコスト削減

Tofutty取扱説明書

Tofutty取扱説明書は、こちらよりPDFファイルをダウンロードしお使いください。

Tofutty英語版フライヤー/Tofutty fllyer in English

Down load the Tofutty flyer in English. (PDF)

【イプロス】Tech Directory Asia

bana_234_60_031
■中国掲載ページ
以机电一体化为核心技术,提供用于未来交流的产品和技术
■タイ掲載ページ
ได้สรรสร้างผลิตภัณฑ์และเทคโนโลยีเพื่อการสื่อสารแห่งอนาคตโดยใช้เมกะโทรนิกส์เป็นเทคโนโลยีหลัก
■ベトナム掲載ページ
Phát triển các kỹ thuật công nghệ và sản phẩm để kết nối tương lai, với kỹ thuật nòng cốt là kỹ thuật cơ điện tử.
■インドネシア掲載ページ
Dispenser ‘Tofutty’: sangat cocok untuk mengaplikasikan saat perbaikan, produksi massal atau produksi percobaan!
■シンガポール掲載ページ
For prototyping, mass production and repair. “Tofutty” the dispenser.

Tofutty基本操作(動画)

■シリンジへシリコンオイル(粘度:5,000mPa・s)を充填

■プランジャAssyとノズルの装着方法

■空気抜き、吐出、シリンジの外し方(イジェクトレバーを引くのがポイント)

■先端ノズルからの吸引方法(シリコンオイル:5,000mPa・s、ノズル径15G)
