不思議マイクロメカニズムMIM
開発概要

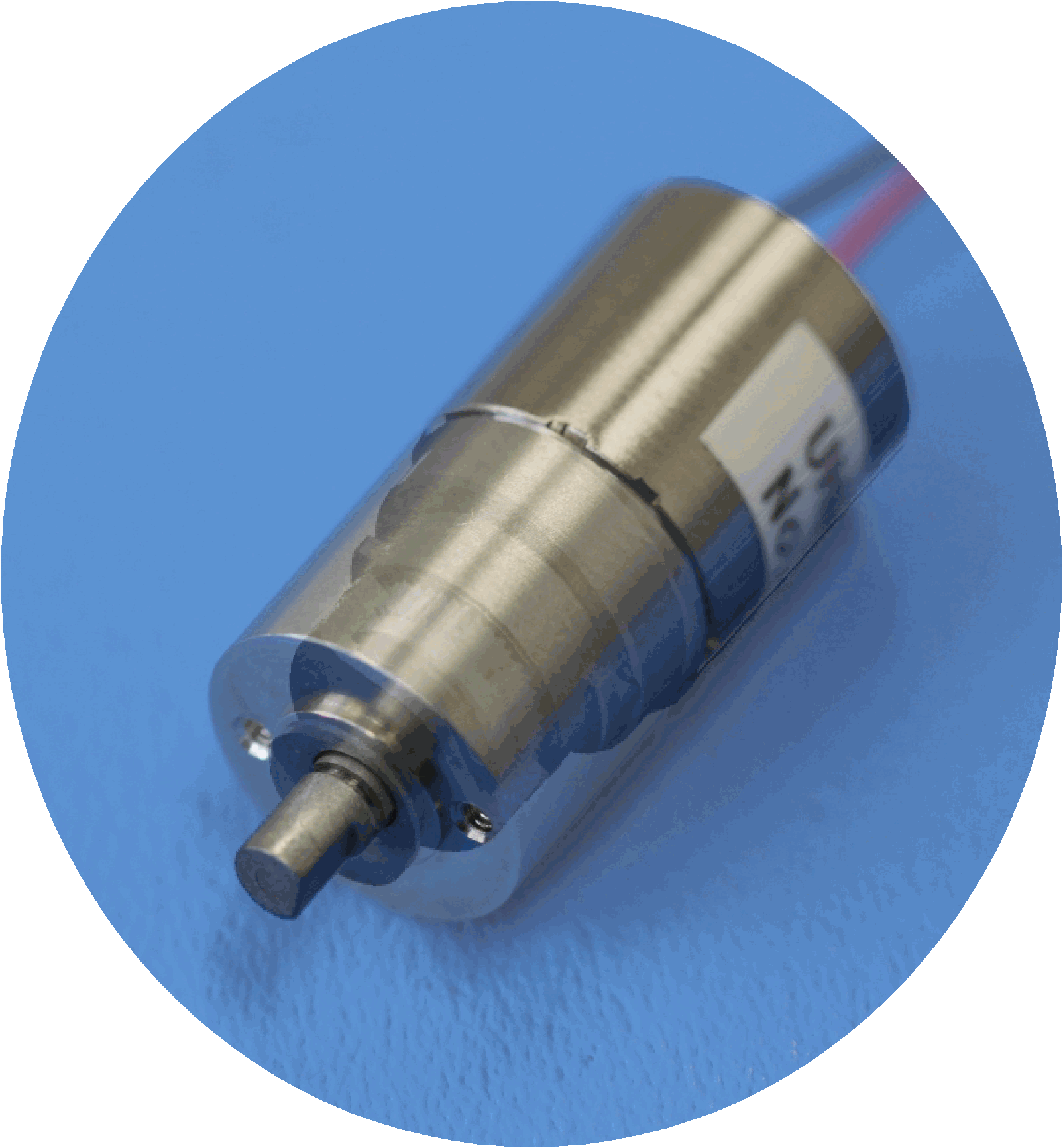

製品名:不思議ﾏｲｸﾛﾒｶﾆｽﾞﾑ(R)＜MIM製＞
当社はこれまで、プラスチックマイクロ歯車と不思議歯車方式による減速機の技術を中心として参りました。
本開発では、「小型・高強度でありながら低価格に」、というお客様のニーズにお応えするために、MIM(MetalInjectionMold)による加工方法で金属歯車による不思議歯車減速機を開発いたしました。
今後ロボットハンドの関節等、お客様の多様なニーズに対応いたします。
特徴
★小型 ： φ１２×L１１mmで減速比1/56
★高精度 ： かみあいが１段の為、バックラッシュは小さい。
★高剛性 ： キャリアの金属化によりロストモーションも小さい。
★高い位置保持性： 不思議歯車の特性により、電力停止後も保持が可能。
★低コスト ： 従来の多段式遊星歯車減速機に比較して部品点数は半分以下。
仕様
| 項目 | 不思議遊星減速機（開発中） |
| 減速比 | 1/56 |
| 外形寸法 | φ12×11mm（モーターは含まず） |
| 重量(ｇ) | ７ｇ（モーターは含まず） |
| バックラッシュ（°） | 0.8°（2010年6/21現在） |
| 歯車強度 | 1.0Nｍ以上 |
